Fontos újdonságok a digitális képfeldolgozásban

Technology Article

USB 3.0 kamerák, GigE+PoE, Video streaming H.264 (MPEG4) és MJPEG az ipari kameráknál, NIR szenzorok, Modular-X 2.1 felhasználói szoftver, bi-telecentrikus optikák

A Sanxo-Systems Kft. mindig is arra törekedett, hogy megrendelőivel megismertesse a legmagasabb szintű technológiákat és a lehető legjobb ár-érték arányú termékeket kínálja.

Cégünk a német IDS Imaging cég újdonságait ajánlja, ez a cég a piacon elsőként teszi elérhetővé az USB 3 technológiát a kamerák között.

Az USB 3.0 interfész és az új kamera kielégíti az ipari kamerapiac jelenlegi és jövőbeli elvárásait: költséghatékonyság, modern szenzorok nyújtotta nagyobb felbontás, magasabb másodpercenkénti képszám, nagyobb pixelenkénti bitmélység kombinálva magasabb adatátviteli sebességgel.

Az USB 3 uEye CP kamerasorozat tökéletes választás minden multikamerás és adatintenzív alkalmazás számára. Ahogy az ábrán feltüntetett példa is mutatja, egy 4 kamerából álló rendszer 1.3 Megapixeles szenzorral felszerelve USB 2.0-vel kameránként maximum 5 képet tud továbbítani, míg ugyanaz a rendszer USB 3,0 interfésszel akár 60 képet is.

Az IDS által forgalmazott USB 3.0 standard kábelek max. 8 méter hosszúságúak, az aktív kábelek akár 20 méter hosszúak is lehetnek. Minden tartozékot -pl. kábelek, PCIe kártyák és hubok- az IDS tesztelt és hagyott jóvá és ezek megtalálhatók az IDS honlapján.

Újdonság az infravörös méréseknél. Az IDS új, infravörös e2v szenzorral látja el a kamerákat. Az EV76C661 kiváló fényérzékenységű és nagyon jó teljesítményt nyújt a közeli infravörös tartományban (NIR) (több mint 50 % 850 nm-nél) és a maximum kvantumhatásfoka (QE) 80 % fölötti. Ez majdnem duplája a hagyományos NIR szenzorok hatásfokának. Ideális olyan alkalmazások esetén, amikor nagy érzékenységű szenzorra van szükség a magasabb NIR tartományban.

Az USB 3 uEye kameracsaláddal egyidejűleg kerül bevezetésre az új, 4.0 verziójú szoftvercsomag. Ez nemcsak támogatja az új kamerasorozatot, hanem számos fontos funkcióval is bír. Ebből kettőt részletesen is bemutatunk az alábbiakban.

Az új szoftvercsomag és ingyenes teljes SDK támogatja az összes IDS kamerát, minden interfészt, legyen az USB 3.0, USB 2.0 vagy GigE, Windows vagy Linux (hamarosan elérhető) rendszerekben.

A frissítés sem jelent problémát, ha a kamerák jól működtek az előző verzióval, ugyanolyan jól (sőt még több funkcióval ellátva) fognak működni a 4.0-ás verzióval is.

Megjelent az Új Modular-X szabadon konfigurálható ipari képfeldolgozó szoftvercsomag. A Modular-X egy sokoldalú ipari képfeldolgozó szoftver, amely hatékony megoldást kínál termékeinek optikai minőségellenőrzésére.

A rendelkezésre álló lépések sokasága, valamint ciklusszervező lépések segítik a felhasználót, amelyekkel akár egy komplexebb probléma is könnyedén megoldható. A Modular-X a National Instruments LabVIEW Vision Development Module függvényeit használja és kínálja fel a felhasználói számára. Amennyiben Önnek különleges megoldásra van szüksége, a Modular-X nyílt interfésze lehetőséget ad egyéni LabVIEW VI-ok futtatására, amelynek előnye az, hogy a felhasználó saját eljárást fejleszthet ki a rendelkezésre álló mérési adatok feldolgozására és komplexebb műveleteket is implementálhatnak. A program támogatja a párhuzamos képfeldolgozást, így több kamera is jelen lehet az ellenőrző rendszerben, melyek között többfajta szinkronizáció is lehetséges. A Modular-X támogatja az iparban használatos leggyakrabban előforduló kommunikációs szabványokat. Ha Önnek speciális igényei vannak, amelyet a szoftver jelenlegi formájában nem tud kielégíteni, keressen fel minket, hiszen a szoftver moduláris felépítéséből adódóan a felmerült igényeket egyéni modulok hozzáadásával biztosan ki tudjuk elégíteni! További információk a www.sanxo.hu/modular-x oldalon található.

Az IDS Camera Manager és a uEye Cockpit ugyanúgy könnyű kamerakonfigurációt és használatot nyújt.

Az egyik újdonság a szoftvercsomag funkcói között a „streaming”, ami lehetővé teszi tömörített H.264 (MPEG4) és MJPEG streamek átvitelét. A beállítások könnyen elvégezhetők a uEye Cockpit-en keresztül. Ez az új funkció kitűnően hasznosítható mobil adatszerzés esetén, biztonságtechnikai területen, valamint abban az esetben, ha egy rendszert távolból kívánnak vezérelni.

A uEye programozói interfész Microsoft .NET-re része az átfogó uEye kamerákra vonatkozó szoftvercsomagnak.
A .NET  felhasználóbarát és objektum-orientált programozói interfészt nyújt. Előnye, hogy platformfüggetlen programozást tesz lehetővé. Nagyon könnyű és hatékony az alkalmazások integrálása, a követelmények változásakor könnyű és gyors adaptációt tesz lehetővé.

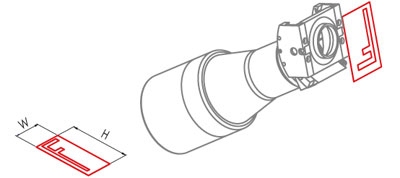

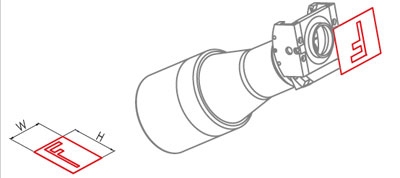

A SANXO-Systems Kft által forgalmazott bi-telecentrikus optikák egy optikacsaládja jelent meg a piacon, a TCSM sorozattal. Ez az optika kitűnően alkalmazható rendkívüli precizitást igénylő 3D mérési rendszereknél. Minden TCSM optika tartalmaz egy nagy pontosságú, ún. Scheimpflug kiigazítási mechanizmust, amely az összes típusú C-menetes kamerával alkalmazható. Azon kívül, hogy nagyon jól fókuszálható nagy hajlásszögeknél, a bi-telecentrikussága miatt hihetetlen kicsi a torzítás mértéke. A képeket csak egy irányban tömöríti lineárisan, így annak háromdimenziós rekonstruálása nagyon egyszerű és pontos. Az elérhető nagyítási tartomány 0,5-1-szeres, míg a látószög 30°-45° közötti, hogy kielégítse a háromszögelés-alapú technikák mérési igényeit. A Scheimpflug menet elforgatható az érzékelő sík körül, így biztosítva a kitűnő irányzás-stabilitást és a könnyű fókuszálást.
