Napkollektoros hőközpont

A SOLAR CITY cégcsoportunk a megújuló energiahasznosítás céljára több éve állt össze, mely 2009. januárjától önálló Kft-ként tevékenykedik.

Napenergia hasznosítás területére mintegy három éve szakosodtunk.

Tagjaink azonban önállóan, évtizedes gyakorlatra tettek szert e témakörben a tervezés, gyártás területén.

Tevékenységünk elsősorban a napkollektorok, napkollektoros rendszerek helyszínre tervezése, egyes elemeinek a gyártása (pl: tárolók), összeállítása, helyszíni szerelése és az adott helyszínen a meglévő fűtési rendszerbe való beintegrálására szakosodott.

Számos, különböző típusú, technológiájú és hatásfokú napkollektorral, a felhasználó igénye és a helyszíni lehetőségek figyelembevételével állítjuk össze rendszereinket, melyeket saját szerelőcsapataink garanciavállalás mellett szerelnek fel és üzemelnek be.

Szolgáltatásaink közé tartozik a várható megtakarításnak havi bontásban történő kimutatása is, mely segítségével a leendő tulajdonos képet kap rendszere teljesítéséről.

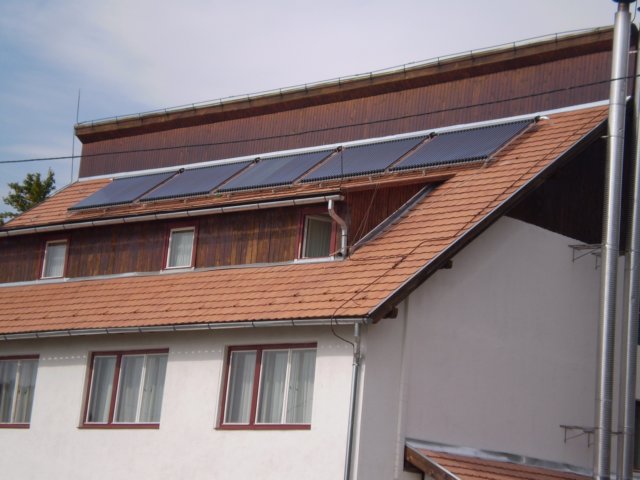

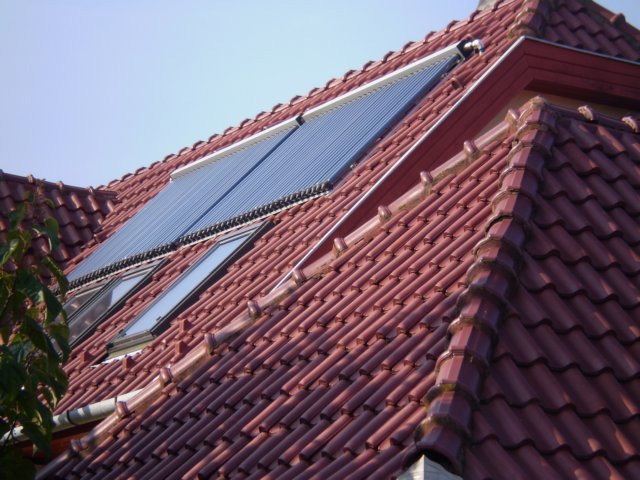

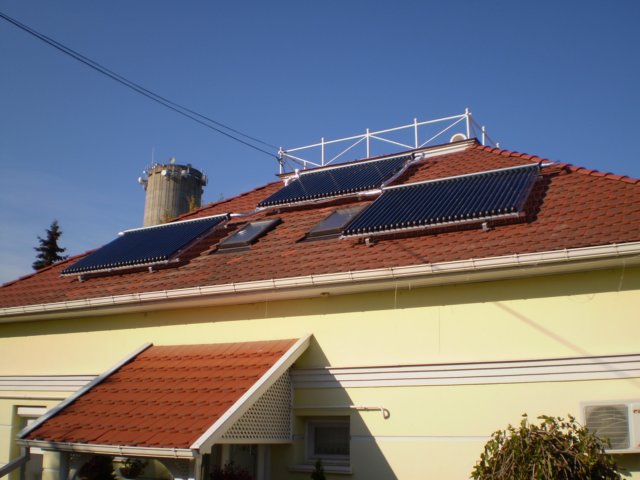

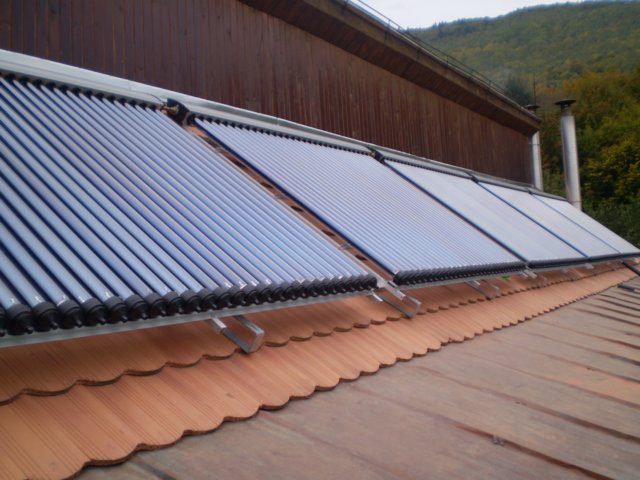

Referenciamunkáink úgy Magyarország, mint Románia területén megtalálhatók és megtekinthetők.

Vákuumcsöves napkollektorok

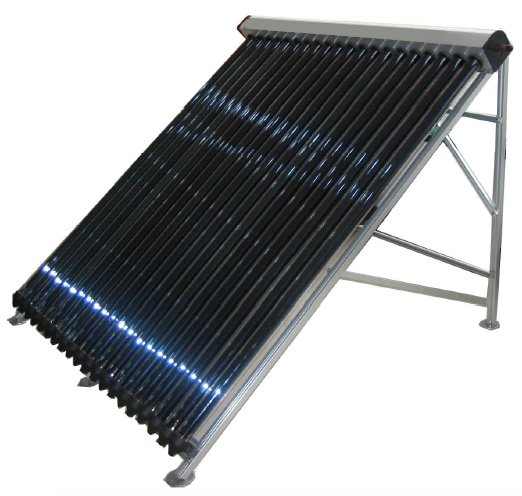

ATON-130 napkollektor család

Fő jellemzők:

Iker-vákuumcsöves technológia
Heat-pipe (fűtőcsöves energiakivétel) rendszer
Alkalmas Drain-Back (visszaeresztős) rendszer megvalósítására
Nagyon egyszerű telepíthetőség
Magas nyomásállóság (6 bar)
keményforrasztott gyűjtőcsövek
tartós, időálló alumínium profil keret, fejrész-burkolat és rozsdamentes rögzítőelemek
igen kedvező árfekvés (síkkollektorokkal összemérhető)

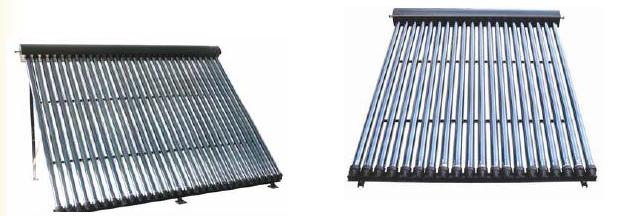

ATON-230 vákuumcsöves napkollektor

Jellemzők:

A „Sydney-típusú" ikerüveges vákuumcsöveknek köszönhetően
a kollektor hővesztesége igen alacsony, a vákuumvesztés esélye minimális, az edzett szolárüveg pedig akár 25 mm-es jégesőnek is ellenáll
A réz „heat-pipe" (hőcsöves) rendszerű kollektor modulárisan szerelhető és javítható, ami leegyszerűsíti mind a felhasználó, mind a telepítést végző teendőit (nem szükséges daru vagy állványzat a felszereléshez)
A belső üvegfelületre felvitt szelektív abszorpciós bevonat
kiváló elnyelést biztosít, ami az alacsony hőveszteséggel párosulva ideálissá teszi a kollektort az egész éves használatra, hiszen alacsony környezeti hőmérséklet mellett is (akár hóesés közben is) képes hőtermelésre, és a szórt sugárzást is jó arányban hasznosítja
A rozsdamentes acélkeret és a kiváló minőségű alumínium fejegység hosszú élettartamot biztosít
Elegáns fekete design, formatervezett fejrész
Solar Keymark tanúsítvánnyal rendelkezik

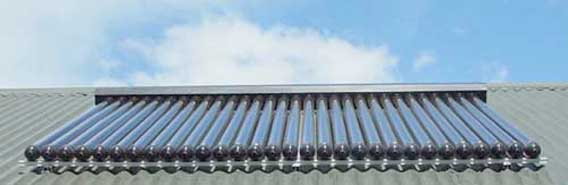

Aton 330 - Apricus vákuumcsöves napkollektor

Egy Apricus AP30 típusú vákuumcsöves napkollektor használati melegvíz készítésekor mintegy 2400kWh energiát termel egy évben, ez villamos energiából a mostani áron kb. 83.000Ft-ba kerül.

Fő jellemzők

Közös brit-ausztrál tervezés
Megbízható, hatékony, iker-üveg vákuumcsövek
Réz fűtéscsövek a gyors hőtovábbítás érdekében
Egyszerű telepíthetőség
Nagynyomású rendszer kialakítható (8 bar-ig)
Jó minőségű ezüsttel forrasztott réz elosztócső
Rozsdamentes acélból készült keret
UV-álló szinterezett alumínium burkolat
Svájci minőségi tanúsítvány (SPF)

Sík napkollektorok

Solaris

A termékcsoport három tagból átt, a könnyűiparból ismert méretjelzéseknek megfelelően „S", „M", „L" jelöléssel kerülnek forgalomba.

Az „110" a legkisebb, az „120" a közepes méretű, míg az „130" a nagy testvér. A családra jellemző fontos tulajdonságok, melyek mindegyike a jó hatásfokot, az időjárásállóságot és a hosszú élettartamot van hivatva szolgálni:

nem oxidálódó csavarkötések,
szinterezett alumínium keret,
UV- és időjárásálló gumialkatrészek,
szellőzőnyílások műanyag borítással,
poliuretán habosított szigetelés, amely a keretben alakul ki, így jó hőszigetelést és jó mechanikai tulajdonságokat eredményez,
kőzetgyapot szigetelőlemez plusz szigetelésre és a poliuretán szigetelés védelmére,
alumínium hátsó borítás,
3,7mm-es mikroprizmás szolárüveg, ennek segítségével nem csak a szemből érkező napsugárzást hasznosítja,
hárfa rendszerű elrendezés réz csövekből, 20mm-es kivezetésekkel,
réz függőleges és kivezetőcsövek,
réz abszorber felület, nagy felületű csatlakozással a csövekhez (normál esetben cca. 2mm, a Superline esetében 46mm - körülöleli az abszorber a csövet).

Melegvízes tárolók

Közvetett fűtésű víztárolók
korrózióálló acélból és szénacélból
többoldali hőenergia beviteli és kivételi lehetőséggel.

Típusok:
K.TEP..., TEP..., K.TEP.B..., TEP.B..., HK-TEP..., K.TPT..., TEM...,

Társaságunk a tárolócsalád kifejlesztésénél figyelembevette a gazdaságos energiafelhasználást és célszerűséget, továbbá a több évtizedes hibátlan működés igényét.
A bő termékválaszték lehetővé teszi, a fogyasztói igények maximális kielégítését.
A tárolócsalád minden tagja két vagy többféle hőenergia felhasználását teszi lehetővé. (napenergia, hőszivattyú, kazán, stb.)
Több típus, az alternatív energiák felhasználásával, - kis hőközpontként - nem csak használati melegvizet állít elő, hanem az épületfűtési rendszer hasznos, a gazdaságosságot elősegítő elemévé válik.
Bár itt elsősorban a fűtéssel kapcsolatban mutatjuk be a tárolókat, - gondoljon bele! -Miért ne lehetne ezekkel a tárolókkal hűteni?
A tárolócsaládok minden típusát természetesen hűtési és klímatizálási célokra is sokoldalúan lehet alkalmazni. Tagjai egymással összeépíthetőek, variálhatóak, attól függően, hogy az igény, nagy tárolókapacitás, nagy fűtési teljesítmény, esetleg nagy mennyiségű használati melegvíz előállítása.
A fentieket figyelembe véve javasoljuk, hogy az elérendő cél megfogalmazása után, beruházó, tervező és kivitelező egyeztessen -(ebbe a sorba természetesen társaságunk is örömmel beáll)-, hogy minden szempontból a leggazdaságosabb megoldás kerüljön megvalósításra!

A melegvíztárolók hat fő típusban készülnek:

Nyomás alatti tárolók korrózióálló acélból. "Típusjel: K.TEP . . ."
Nyomás alatti tárolók szénacélból. "Típusjel: TEP . . ."
Nyomás alatti, kettőstartályú tárolók. "Típusjel: K.TEP.B . . ., TEP.B . ."
Hőközponti kombinált tárolók. "Típusjel: HK-TEP..."
Nyomás alatti kis tárolók korrózióálló acélból. "Típusjel: K.TPT. . ."
Nyomás mentes tárolók korrózióálló acélból, "Típusjel: TEM . . ."

A kialakítandó napkollektoros fűtésrásegítésű hőközpontok tervezésekor, több fontos tényezőt kell figyelembe venni. Ezek pld. a következők:

melegvizet használó személyek száma,
fűtendő épület alapterület,
pótfűtő berendezés jellege,
kedvező tájolással elhelyezhető kollektorok száma,
helység magassága, nyílászárók mérete, amelyen keresztül be kell vinni az épületbe a tárolót stb.

A felmerülő igények széleskörű kielégítésével termékismertetőnk és az alábbi ajánlatunk alapján 12 féle hőközponti tárolóból (500 - 2100 liter közötti térfogattal) tudja a legmegfelelőbbet kiválasztani.
Négy különböző gyártmányú és konstrukciójú napkollektorokból összeállított szettet ajánlunk, öt-öt felületnagyságban (8,5 - 26,5 m² közötti felülettel)
Mindegyik rendszer kollektora alkalmas fagyálló folyadék nélküli, minimális karbantartási igényű, télen-nyáron megbízhatóan üzemelő, vízzel feltöltött ún. Drain-Back (visszaeresztő tartályos) üzemeltetésre.

Alkalmas

Több hőfejlesztő berendezés (napkollektor, gázkazán, szilárd tüzelésű kazán, hőszivattyú, stb.) egyidejű csatlakoztatására
Higiénikus használati melegvíz előállítás nagy átfolyási teljesítménnyel, amely egyesíti a nagy térfogatú puffertároló és átfolyós vízmelegítő előnyeit.
Korrózióálló acél anyagú nagy felületű beépített bordáscsöves hőcserélők,
Beépített rétegelosztó és rétegfeltöltő rendszer az épületfűtési visszatérő víz és a napenergia által felmelegített víz, hőmérséklet szerinti elosztására.

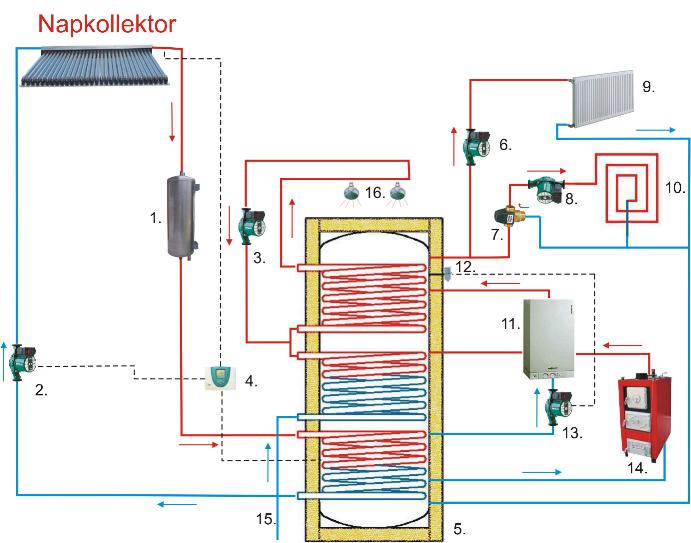

A napkollektoros rendszer lehet hagyományosan fagyálló folyadékkal feltöltött, vagy a télen is tiszta vízzel üzemelő karbantartásmentes ún. Drain-Back (visszaeresztő tartályos) rendszer.

1. Drain-Back tartály
2. Kollektorköri szivattyú
3. Használati melegvíz cirkulációs szivattyú
4. Kollektor szabályozó automatika
5. Hőközpont HK-TEP-... (500-2100 liter)
6. Radiátoros fűtési kör szivattyúja
7. Padló, fal és mennyezetfűtési kör szivattyúja
8. Keverőszelep
9. Radiátoros fűtési kör
10. Padló, fal, mennyezetfűtési kör
11. Gázkazán
12. Gázkazán / Hőközpont szabályozó automatika
13. Gázkazán kör keringtető szivattyúja
14. Szilárdtüzelésű kazán
15. HV (hidegvíz) betáp
16. HMV (használati melegvíz) csapolók

Medence hőcserélők

Csőköteges hőcserélők korrózióálló acélból
30-1500 kW teljesítmény tartományban

Típus EHC-1-...; EHC-1-...F; EHC-2-...; EHC-2-...F
Típus EHC-3-...; EHC-3-...F; EHC-4-...; EHC-4-...F
Típus EHC-5-...; EHC-5-...F
A csőköteges hőcserélőkre jellemző, hogy a köpenytér oldalon áramló folyadéknál, kicsi a nyomásveszteség, ezért előnyösen alkalmazható pld. nagy térfogatáramú medence vízforgató berendezésekben, kazánnal vagy napkollektorral történő fűtésre.
Kevésbé érzékenyek a vízkőre és könnyebben tisztíthatók, mint a lemezes hőcserélők. Célszerű felhasználási területük a termálvizes rendszerek, vegyipari berendezések fűtő, hűtő rendszerei.
A hőcserélő köpenyoldali csatlakozó csonkjaiba, 8 mm belső átmérőjű mérőhüvely van behegesztve, amely lehetővé teszi, a ki és beáramló folyadék hőmérsékletének mérését.
Sokszor előfordul, hogy célszerű vízszintesen beépíteni a hőcserélőt. Ilyen esetben, a csőköteget összefogó térbe hegesztett, C1/4"-os karmantyún keresztül lehet, a kilégtelenítését elvégezni.
A hőcserélőket 14 méretnagyságban, 30 kW-tól 1500 kW névleges átvihető hőteljesítmény tartományban ajánljuk. Az EHC-1-...és az EHC-2-... típusjelű hőcserélők síkfenékkel, a többi mélydomború edényfenékkel készül.
Az EHC-1-... és az EHC-2-...típusjelű hőcserélők, a beépítési méretük kivételével, minden egyéb paraméterükben megegyeznek az EHC -3-... és az EHC-4-... típusú, azonos méretnagyságú hőcserélők paramétereivel.
A teljesítményadatok, a hőcserélőn átáramló két közeg hőmérsékletének 60 °C-os különbsége esetén érvényesek. Nagyon fontos emlékeztetnünk arra, hogy amennyiben ez a hőlépcső nem biztosítható, (pld. napkollektoros rendszereknél, hűtésnél), az átadható teljesítményt, a méretezési program szerint ki kell számolni és annak alapján kell hőcserélőt választani!
A méretnagyságra, (átvihető hőteljesítményre) utal, a típusjelben szereplő többjegyű szám pld. EHC-2-160 )

A hőcserélőket korrózióálló acélból, kétféle anyagminőségből gyártjuk.
