Doctor AOI - A költséghatékony megoldás az optikai minőségellenőrzésben.
Az számítógép által vezérelt optikai minőség-ellenőrzés (AOI) nagy pontosságot, gyors működést biztosít, és alacsony hibával dolgozik. Az operátorok által végzett szemmel történő minőség-ellenőrzés nagy előnye és egyben hátránya is az emberi tényező. Az egy panel átvizsgálásához szükséges idő lényegesen nagyobb a gépesített társához képest, nem beszélve a szem fáradékonyságáról. Az alkatrészek méretéből adódóan kínzóan megterhelő a nyomtatott áramköri panel átpásztázása órákon keresztül, ami akaratlanul is nem várt hibához vezethet. Az AOI gépek esetében ez a faktor nem játszik szerepet, viszont az ilyen gépekhez csak csillagászati áron juthatunk hozzá. A piacon lévő AOI gépek komplex és átfogó megoldást nyújtanak az optikai vizsgálathoz, azoknak a cégeknek, akik ezt az összeget képesek kigazdálkodni.
Viszont mi a helyzet azokkal a gyártókkal kik nem tudják kigazdálkodni ezt az összeget? Természetesen az automatizált minőség-ellenőrzés számukra is nélkülözhetetlen viszont gyakran úgy ítélik meg, hogy a gépre fordított beruházás csak sok-sok év után térülhet meg és elpártolnak a befektetéstől. A másik fontos szempont a gyártók estében, hogy számukra az AOI ugyan megfelelő megoldás lenne, viszont olyan kiforrott gyártástechnológiát alkalmaz a cég, ahol egy ilyen gép beiktatása körülményes lenne, nehezen integrálható a meglévő gyártási fázisban és ez nagyszabású átstrukturálást igényelne a gyártósoron.
Kép 1. A nagy felbontású kamera élesen és részlet dúsan látja az alkatrészeket a nyomtatott áramköri lapon.
Az AOI gép számos vizsgálatot el tud végezni a forrasztási kötések vizsgálatától kezdve, az alkatrészek helyes beültetésének vizsgálatán át, a felületi sérülések detektálásáig és még sok hasznos funkció található egy ilyen komplex rendszerben. Viszont, ha az alkalmazott, fázisokból álló gyártástechnológiát tekintjük alapul, akkor az lenne a legideálisabb megoldás, ha majdnem minden fázis után történne egy optikai vizsgálat, ami az aktuálisan elvégzett munkafolyamatot ellenőrizné le. Az AOI gép magas költségét tekintve ez szinte kivitelezhetetlen ezért gyakran a termékgyártás utolsó fázisában, a végellenőrzéskor használnak ilyen gépet, hogy az eddig elvégzett munkafolyamatot átellenőrizze. Nagy előnye a SANXO által javasolt költség hatékony vizsgálati módszernek - mikor egyes gyártási fázisok után hajtunk végre célirányosan optikai minőségellenőrzést - hogy a hibát időben detektálják és a következő fázisba kerülése előtt a hiba javítható, időben kezelhető.
Erre és a fent említett problémákra ad megoldást a SANXO-Systems által fejlesztett Doctor AOI vizuális termékellenőrző koncepciója.
Cég
A SANXO-Systems Kft. a SANXO-Innovation Ltd. finn technológiai vállalat része, amely a magas színvonalú szoftver és hardver megoldások széles skáláját nyújtja az automatizálás, optikai mérés és ipari képfeldolgozás, RF tesztelés, hang és vibráció analizálás terén. Robotvezérlésben és irányításban, intelligens optikai szenzorok használatában, protokoll és funkcionális tesztelő és mérőrendszerek fejlesztésében, valamint gyártásában továbbá a National Instruments vállalat Alliance Partnere.
Doctor AOI
Doctor AOI - Egy költséghatékony megoldás lehet azon cégek számára, akik a termékgyártásuk során alkalmazott funkcionális tesztelést, optikai minőség-ellenőrzéssel kívánják kiegészíteni. SANXO-Systems egy olyan koncepciót alkalmaz, aminek a középpontjában az ügyfél-igények szerepelnek és a gyártósorba való könnyű integrálhatóság a cél.
Modularitás:
A rendszer modulokból épül fel. Minden modul egy - egy különböző, de gyakori probléma megoldására szolgál.
| · Felületi sérülések |
· Hiányzó komponensek |
| · Deformáció |
· Elem elfordulás |
| · Alkatrész elúszás |
· Karakterleolvasás |
| · Vonalkód azonosítás |
· Törés vizsgálat |
| · Geometriai Mérések |
· Burkolat vizsgálat (karcolás, törés...) |
Az ilyen és hasonló jellegű problémák áthidalására ad megoldást a Doctor AOI szoftvercsomag moduláris felépítése.
Ügyfél igények:
Minden modul egyedül álló vizsgálati eljárást tartalmaz, az adott vizsgálat számára a legideálisabbat. A megrendelő maga választhatja ki, az általa kívánt vizsgálati modult, de akár tetszőlegesen is kombinálhatja azokat, ezáltal egy olyan csomaghoz jut, ami teljesen egyedi és csak azokra a szolgáltatásokra fog pénzt áldozni, amit ki is fog használni. Kamerás rendszereknél gyakran a jól kiválasztott kamerán múlik hatékonyság. Mivel ez is modulfüggő, ezért a kamera választása is szabadabb, nem szűkül le a kör a legjobb felbontóképességet igénylő vizsgálatra szánt kamerára. Ezzel is jelentős összeg takarítható meg. A megvilágító rendszer esetén is hasonló a helyzet, felületi sérülések vizsgálatakor és karakter leolvasás esetén különböző megvilágítást igényel a rendszer.
Programcsomag:
A programcsomag két fő komponensből tevődik össze. Konfigurációs Modul és Vizsgálati Modul. Konfigurációs panelen a vizsgálat és annak paraméterei állíthatóak be, míg a vizsgálati modul pedig az előbb elkészült konfigurációs fájlt alkalmazva végrehajtja a vizsgálatot. Látható, hogy feladatkörében elkülönülő programról van szó, ezért kezelhetőségük is különbözik. A termékellenőrzésre használt vizsgálati modul kezelése minimális számítógépes ismeretekkel rendelkező egyén számára is egyértelmű. A konfigurációkészítés, viszont bizonyos ismereteket feltételez, ez egy több felhasználós rendszer.
Konfigurációs modul:
A konfigurációs modulban állítható be a vizsgálat maga, ahol elemi lépések sorozatán haladva készül el a konfigurációs file. Ez a file fogja tartalmazni az összes vizsgálati paramétert, ami aktuálisan alkalmazásra kerül a tesztelés alatt, legyen az a világítás beállítása (bizonyos LED - ek, milyen intenzitással legyenek használva), a termék mely részét vegyem vizsgálat alá, elfogadási és elutasítási tartomány beállítása, stb....

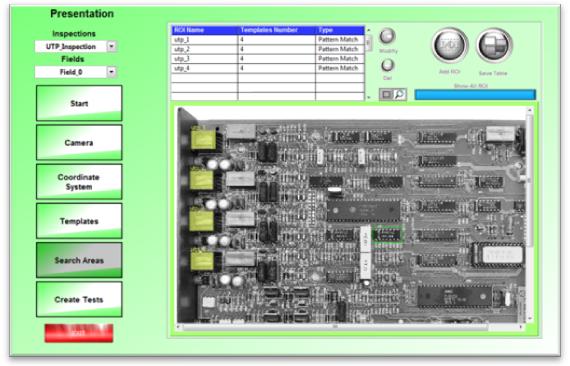

Az ábrán a Doctor AOI - Konfigurációs Modulja látható. Baloldalon a funkció gombok, fölöttük a kategória és alkategória választó elemek és középen pedig a konfiguráció építés folyamata látható, ahol jelenleg négy komponens vizsgálata van beállítva.
A lépéseknek köszönhetően egy bonyolultabb vizsgálat létrehozása is egyszerű, tetszőleges számú kategóriát hozhat létre a mérnök, ami szintén az áttekintést segíti. A konfigurációkészítés időigényes folyamat, a rendszert fel kell készíteni a közel automatikus működésre, amit az éles vizsgálat szimulálásával tehet meg. Merevlemezen lévő képfájlt megadva programnak képes imitálni egy valós tesztelési folyamatot.
A szimuláció befejezésével az elkészült konfiguráció elérhetővé válik a vizsgáló program számára, ami már közvetlenül indítható ugyanazon a gépen, vagy a hálózat olyan gépén, ahol vizsgálóállomás fel lett állítva.

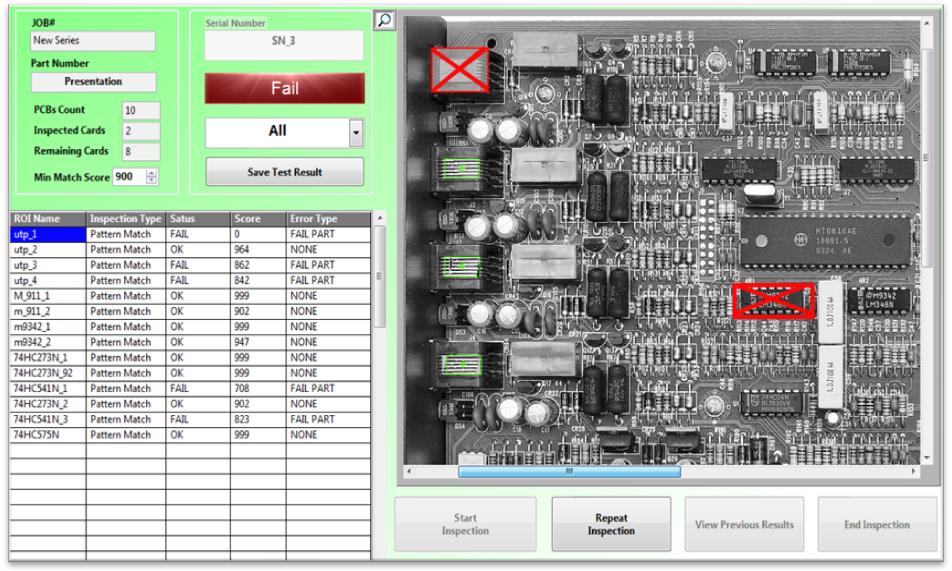

Vizsgálati Modul:
A vizsgálati modul kezelése lényegesen egyszerűbb konfiguráló társánál. Célirányosan a vizsgálati folyamatra lett elkészítve, nem tartalmaz zavaró, többlet funkció gombokat, vezérlőelemeket. Az operátor miután bejelentkezett a programba, csak ki kell választani a korábbiakban elkészült vizsgálatot és elindítani a rendszert.
A program azonosítja az operátor bejelentkezését, a rendszerben töltött tartózkodási idejét, a befejezett vizsgálatok számát, a vizsgálatok kimenetelét és számos olyan adatot, amelyek segítségével teszt-statisztikák, kimutatások készíthetőek.
Kamera és optika:
Szintén nagyon fontos a jó kamera és optika kiválasztása, mely összhangban van a megkívánt optikai felbontással és képalkotási sebességgel. Az IDS-imaging német gyártó uEye kameracsaládja, továbbá a TAMRON kitűnő megapixeles optikái maximálisan teljesítik ezen magas szintű elvárásokat.
A fent bemutatott konstrukció az automatizált optikai minőség-ellenőrzést megfizethető távlatokra helyezi a cégek számára. Szemben az univerzális megoldással, a SANXO-Systems Kft. az egyedi, ügyfél igények kielégítésére törekszik. Egy moduláris felépítésű vizsgálóállomás alkalmazása megnyitja a kaput a teljesen egyedi igényeknek, legyen az nyomdaipartól kezdve akár fémforgácsolás.
