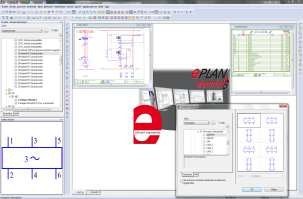

Társaságunk vállalja bármilyen gép, gépsor technológia, épület villamos kiviteli terveinek elkészítését. A villamos terveket minden esetben az Európai Unióban leginkább használt Eplan Electric P8 nevű, rendszeresen frissített, professzionális tervezőrendszerrel végezzük. Ez biztosítja a magán, az ipar a mezőgazdasági vagy egyéb célú, korszerű
villamos tervdokumentációk hiba nélküli összeállítását.

Az alkalmazott tervezési rendszer
használatából következik, hogy a villamos tervezőnek az elektromos kapcsolási rajzot kell

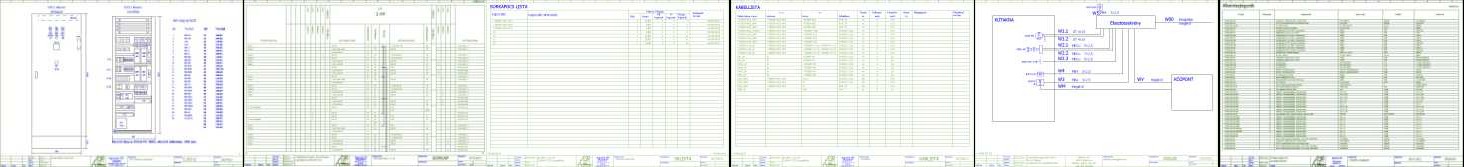

elkészítenie, a komplett villamos tervhez szükséges többi kapcsolódó tervlapot a számítógépes rendszer képes előállítani. Az így készített villamos tervdokumentáció tartalmazhatja – a teljesség igénye nélkül – az alábbi tervfejezeteket:

Villamos tervezés

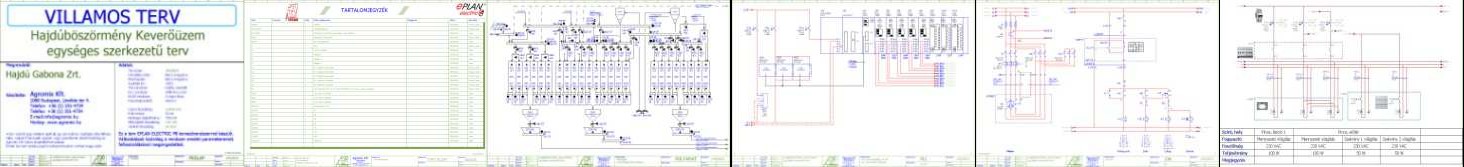

A villamos kapcsolási tervlapokon a készülékek egyedi azonosítóján (tervjelén) túl az alkalmazott készülékek főbb villamos jellemzőit és (amennyiben a betervezett elektromos készülék katalógusa vagy adatlapja ilyennel rendelkezik) a rendelési számot is feltüntetjük. Az egyes villamos készülékek könnyebb azonosítása miatt – előzetes megállapodás alapján – a villamos kapcsolási tervlapokon az alkalmazott készülék fényképét is elhelyezzük. A villamos tervet bármely Magyarországon elterjedt és ismert gyártó elektromos készülékeire elkészítjük. A megvalósíthatóság érdekében a villamos berendezés gyártójának kívánságait, gyártási adottságait messzemenőkig figyelembe vesszük a villamos tervek készítésénél, ezért a villamos tervezés megkezdése előtti egyeztetésen ki kell választani a megfelelő berendezést, meg kell nevezni a gyártót. Ha a megrendelő erre igényt tart, tervezőnk javaslatot tesz a megfelelő választásra. A villamos kapcsolási lapokon feltüntetjük a vezérlőszekrény gyártásához szükséges vezeték-keresztmetszeteket és színeket, nagyobb terhelésű áramköröknél a sínek méretét is. Minden esetben megtalálhatók az áramköri lapon a csatlakozó kábelek, ezeknél megadjuk a típust, keresztmetszetet és érszámot. Nagyobb kiterjedésű berendezések villamos terveit gyűjtőkábelezéssel készítjük, mindig a helyszíni terepi adottságokat szem előtt tartva. Ezzel a módszerrel optimalizálható a felhasználásra kerülő kábelmennyiség. A terepi elemek könnyebb bekötését a kábel-összefüggési
tervfejezet segíti.
Egyvonalas villamos kapcsolási rajzokat is készítünk, ezek logikailag a többvonalas tervlapok
tartalmával azonosak. Ez a tervfejezet leginkább a gyártótól kért árajánlat készítéséhez lehet szükséges.
Villamos tervek készítésekor a megrendelő speciális igényeit – például a felhasználónál rögzített egyedi előírásokat, speciális rajzkeretet stb. – figyelembe tudjuk venni.

Villamos tervezés

A korszerű vezérlési rendszerek alkalmazása okán ma már a villamos tervezés részét képezi a felhasználandó PLC (programozható logikai vezérlőberendezés) kiválasztása, konfigurálása.
A villamos tervezés részei továbbá az energiaellátási és villamos bekötési tervek,
a be- és kimenetek konfigurálása, kiosztása és specifikálása is. A villamos kiviteli terv része
PLC alkalmazása esetén a vezérlőkészülék elrendezése és elhelyezése. Nagyobb kiterjedésű
technológiáknál osztott intelligenciájú, illetve távoli elérésű be- és kimenetek alkalmazását is.
vállaljuk. A villamos kiviteli tervezés – igény esetén – kábelnyomvonal fejezetet is tartalmaz. A pontos tervkészítéséhez részletes gépészeti tervre vagy a technológiai elrendezés szintenkénti építészeti tervére van szükségünk, ebben a gépelrendezés pontos feltüntetését kérjük.
Szolgáltatásunk részét képezi a tervismertetés, amelyre az általunk készített villamos tervek
átadásakor kerül sor.
Vállaljuk az általunk tervezett villamos berendezések helyszíni tervezői művezetését, ennek
keretében elvégezzük mind a gyártásközi, mind a helyszíni telepítésnél felmerülő feladatokat.
Megbízás keretében vállaljuk a megvalósulási terv elkészítését, ebben az általunk korábban
elkészített villamos kiviteli terven átvezetjük a gyártás közben, illetve a kivitelezés, helyszíni
telepítés közben elvégzett, vázlatterveken megadott kivitelezői változtatásokat. Az így elkészített megvalósulási terv a ténylegesen megvalósult állapotot rögzíti. Így segítséget és jó alapot nyújt a karbantartáshoz, az esetleges későbbi változtatásokhoz.

Villamos tervezés

Cégünk egyik specialitása – a főként még csak külföldi partnereink igénye alapján – a régi, még kézzel rajzolt tervek digitalizálása. Megrendelőinknek az az elvárása, hogy a birtokukban lévő régi villamos terveiket rajzoljuk újra számítógépes rendszerünkkel. A digitalizált terveket gyakran módosíttatják a jelenleg érvényes állapotnak megfelelően.
